تقوم شركة Jiangsu Jianghe Machinery Manufacturing Co., Ltd. بتصدير ملاط ​​محطة الطاقة/ الرماد المتطاير إلى فيتنام.

يتضمن المشروع تطوير وتركيب خطوط أنابيب ثنائية المعدن مقاومة للتآكل. تم تصميم خطوط الأنابيب هذه خصيصًا بأنبوب فولاذي غير ملحوم كهيكل خارجي، مما يوفر قوة ميكانيكية عالية ومتانة. تتكون البطانة الداخلية من طبقة مقاومة للتآكل من سبائك الكروم العالية، مصممة لتوفير مقاومة استثنائية للتآكل والتآكل والتآكل الميكانيكي طويل الأمد في ظل ظروف التشغيل القاسية.

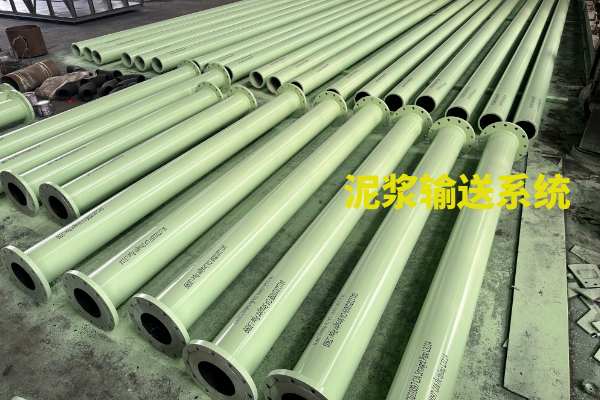

ينقسم نظام خطوط الأنابيب إلى قسمين تشغيليين رئيسيين: نظام نقل الرماد المتطاير ونظام نقل الملاط. لضمان التحديد البصري الواضح وكفاءة الصيانة، يتم تنفيذ نظام ترميز الألوان. خط أنابيب الرماد المتطاير مطلي بطلاء أسود، بينما خط أنابيب الملاط مطلي بطلاء أخضر.

لا يعمل هذا التصميم على تحسين عمر الخدمة والأداء التشغيلي فحسب، بل يعمل أيضًا على تحسين إدارة النظام والسلامة وإمكانية تتبع الصيانة طوال دورة حياة المشروع.

يتضمن نطاق الشراء لنظام خطوط الأنابيب المقاومة للتآكل ثنائية المعدن أنواعًا متعددة من المكونات لاستيعاب متطلبات التثبيت والتشغيل المختلفة. تتكون الأشكال الرئيسية من الأنابيب المستقيمة، والأكواع، والمحملات، ومخفضات السرعة، مما يضمن التوافق مع مسارات التدفق المختلفة والتخطيطات الهيكلية. ومن بين هذه الأنابيب، يتم تصنيف الأنابيب المستقيمة إلى ثلاثة أقطار اسمية قياسية: DN200، وDN250، وDN300، مما يسمح للنظام بالتعامل بكفاءة مع معدلات التدفق المختلفة ومتطلبات التشغيل. ويبلغ إجمالي طول الأنابيب المستقيمة المطلوبة للمشروع 2705 أمتار، وهو ما يمثل غالبية شبكة الأنابيب.

بالإضافة إلى المقاطع المستقيمة، يتطلب النظام أيضًا مجموعة من التركيبات، بما في ذلك الأكواع، والمحملات، والمخفضات، لتحقيق تغييرات الاتجاه المناسبة، والتفرع، وتعديلات القطر داخل تخطيط خط الأنابيب. وتبلغ الكمية الإجمالية لهذه المكونات غير الخطية 197 قطعة. ويضمن تضمين تكوينات خطوط الأنابيب المتنوعة أن يكون النظام النهائي قابلاً للتكيف، ومُحسَّنًا من الناحية الهيكلية، وقادرًا تمامًا على تقديم أداء مستقر وطويل الأمد في بيئات التشغيل الصعبة.









اختبار اللونية




اختبار الضغط. بالنسبة لمشروعات الرماد المتطاير، يتم إجراء اختبار الضغط عند 8 كجم لمدة 15 دقيقة؛ بالنسبة للمشاريع الطينية يتم إجراء اختبار الضغط عند 15 كجم لمدة 15 دقيقة.




اختبار الصلابة. متطلبات الصلابة للأنابيب المستقيمة ثنائية المعدن المقاومة للتآكل هي HRC > 30، ومتطلبات الصلابة للأكواع والمحملات ومخفضات الوزن ثنائية المعدن المقاومة للتآكل هي HRC > 50.




فحص سمك الطلاء. متطلبات سمك الطلاء لأنظمة نقل الطين (الأنبوب الأخضر) هي > 200، ومتطلبات سمك الطلاء لأنظمة نقل الرماد المتطاير (الأنبوب الأسود) هي > 100.




جميع الأجزاء المكشوفة محمية، ونهايات الأنابيب مجهزة بأغطية مطاطية أو سدادات لمنع دخول الحطام ولحماية أسطح إغلاق الحافة.




تحديد المنتج. يستخدم التعريف الطباعة النافثة للحبر، وتكون ملصقات الأنابيب باللغتين الإنجليزية والفيتنامية بشكل موحد.












وضع العلامات




التعبئة والتغليف. يتم تعبئة الأنابيب المستقيمة باستخدام إطارات حديدية ملحومة، بينما يتم تعبئة الأكواع والمحملات والمخفضات باستخدام إطارات حديدية.






التحميل والشحن.
